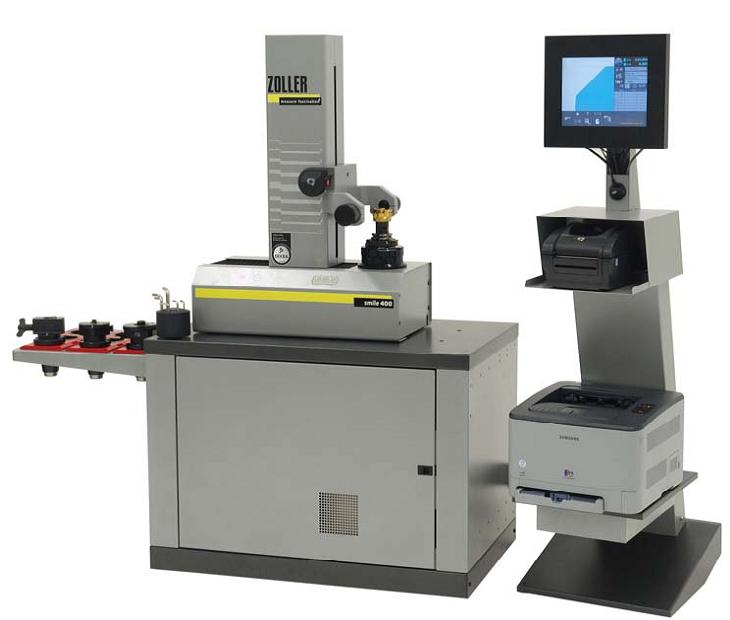

設備名稱： 刀具預調儀
設備型號： Smile400/4-pilot2.0
一、主機描述
• 測量范圍
● 測量刀具最大高度 Z 軸＝ 400mm
● 測量刀具最大直徑 D=400mm (X=200mm)
● 機床主軸旋轉軸 C 軸 n=360 度
• PILOT2.0 圖像處理系統
● 帶有圖形化用戶界面的點子圖像處理技術 。
● 配置專用紅外線冷光源用于刀具測量
● 只需將被測刀刃移入 12 “顯示器的測量屏幕”，系統軟件能實現物體自動捕捉功能，軟件配有 104 種刀具刃形數據庫實現刀刃形狀自動識別及刀刃尺寸自動測量功能
● 刀具尺寸測量在 12 “顯示器屏幕”上同時顯示刀刃直徑，有效長度，刀尖圓弧半徑，主偏角，副偏角五個參數（專利技術）
● 刀刃測量窗口實現任意大小調整，移動刀刃任意位置測量
● 軟件仿真投影儀測量功能
● 刀具聚焦精度采用紅、黃、綠三種顏色識別控制
• 高精度的主軸
● SK50 主軸； 薄膜鍵盤觸發的主軸制動，主軸 4 x 90° 分度和 360° 制動
• PILOT2.0 電子系統及操作軟件
● 全中文操作界面 ;
● 圖形化操作界面。可管理變徑套零點和 3000 把刀具。用于 X/Z 測量值的公差檢查�？煞謩e選擇雙軸的半徑、直徑或差分尺寸。
● 在線幫助技術
● 人機交互測量功能實現人工自由選擇刃形測量程序
● 原點數據管理及校準模塊；該模塊實現坐標原點的管理及校準，可以設定原點校準時間及原點數據管理。
● 單把刀具測量模塊：直徑／半徑尺寸，相對／絕對尺寸轉換，可以儲存并調用刀具（根據刀具的 ID 代碼）并實現標簽打印
● 軟件系統管理模塊：該模塊實現對刀儀基本硬件設置數據管理及維修維護模塊的管理
• 測量刀具種類
● 標準鏜刀：單刃精鏜刀，雙刃粗鏜刀
● 非標鏜刀、階梯鏜刀
● 可轉位銑刀：面銑刀、立銑刀、倒角銑刀
● 整體硬質合金或高速鋼銑刀 ● 整體硬質合金或高速鋼鉆頭、絞刀 |
